山西法兰介绍常见的十二种法兰

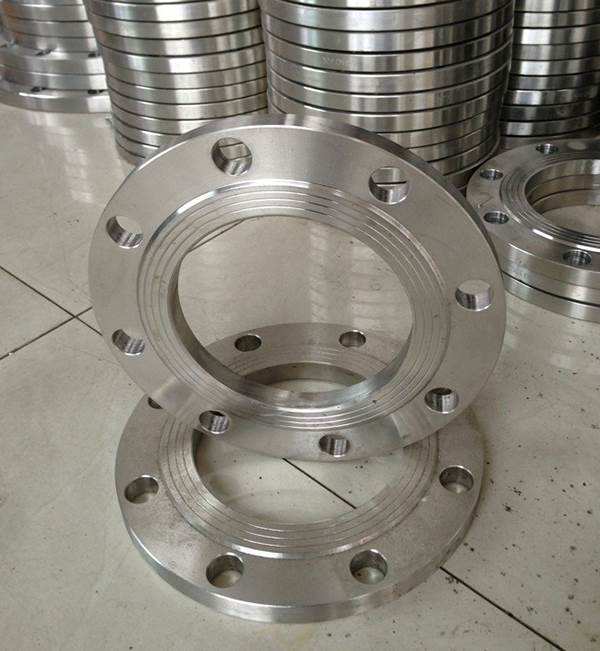

一、板式平焊法兰
  板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）：取材方便，制造简单，成本低，使用广泛；但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。密封面型式有平面和突面。
  二、带颈平焊法兰
  带颈平焊法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。
带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序。
  三、带颈对焊法兰
  带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。
  带颈平焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。
  带颈平焊法兰的通径范围：DN10~DN600
  适用范围：PN系列 PN2.5~PN40; Class系列Class150~Class1500
  法兰材料：碳素钢、珞钼钢、304、316、304L、316L、321、347、CF8C。
  制造工艺 ：锻造。
  优点：带颈平焊法兰也属于平焊法兰，因为有个短颈，从而提高了法兰的强度改善了法兰的承载力度。所以可以用于更高压力的管道上。
  缺点：较板式平焊法兰而言造价更高，由于其形状的特点在运输途中更容易磕碰。
  四、整体法兰
  整体法兰是一种法兰的连接方式。也是属于带颈对焊钢制管法兰的一种。材质有碳钢、不锈钢、合金钢等。在国内各个标准之中，用IF来表示整体法兰。多用于压力较高的管道之中。生产工艺一般为铸造。
  在法兰类型中就是用一个“IF”来表示整体法兰的类型。一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。
  五、承插焊法兰
  承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
